OB2268,OB2269,DAP02,SG6841,SG5841 DAP02 SG5841 SG6841同系列芯片,可以直接代换

引脚功能
引脚
名称
类型
功能说明
1
GND
2
FB
反馈输入
其输入电平值与第6引脚的电流监测值共同确定PWM控制信号的占空比。如果FB端的输入电压大于某个设定的阈值电压,则内部的保护电路会自动关断PWM输出
3
VIN
启动输入
通过一个高阻值的电阻连接到整流器的输出端,启动器件进入工作状态;同时该电压被采样,以产生线电压补偿
4
RI
参考设置
内部振荡频率设定引脚。RI和GND之间所接的电阻决定芯片的工作频率
5
RT
温度检测
通过一个NTC电阻连接到地
6
SENSE
电流监测
电流监测输入引脚。连接到MOSFET电流监测电阻端
7
VDD
电源
电源
8
GATE
驱动输出
栅极驱动输出引脚。用于驱动外接的MOSFET开关管,内部具有电压钳位电路18V

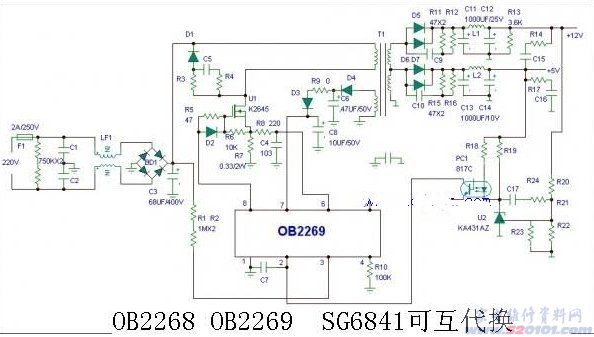

典型应用电路图
