KA1L0380RB脉宽调制开关稳压电源厚膜块

分享到:
整理日期:2013-9-26 17:08:50 资料作者: 中华维修整理

概述:KA1L0380RB是Fairchild Semiconductor(仙童半导体)公司生产的厚膜块,单排直插TO-220 4脚封装。工作电压800V--75V。输出电压16V,输出电流0.8A,开关频率50KHz,内含脉冲限电流保护、负载过流保护、过压保护、内部过热保护、欠压保护、高电压FET开关管电路。 集成了内部参考电压基准、振荡器、UVLO、误差运算放大器、补偿恒流源和GOOD LOGIC信号,具有自动重启动功能。

KA1L0380RB抽象外观图

引脚功能
1 GND 接地 O 0 O
2 D 场效应开关管漏极 300 350 4.5
3 VCC IC控制电路电源 15.1~155波动 350 3.9
4 ERR 稳压误差信号输入 O.93~O.99波动 ∞ 6.3
备注:以上数值电压用DT830B型数字万用表在机子放碟片状态时测得;在路电阻用MF50型指针万用表R×10k挡黑表笔测量,红表笔接地;热地以+300V滤波电容C110负极为基准点。

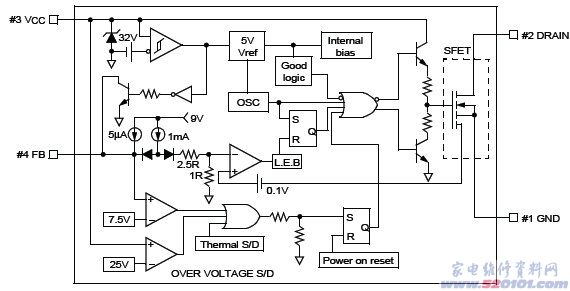

KA1L0380RB内部方框图

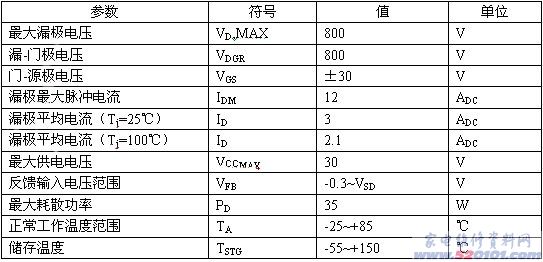

KA1L0380RB额定极限参数

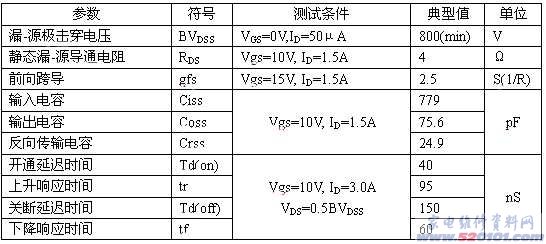

高压功率开关管部分的电气参数

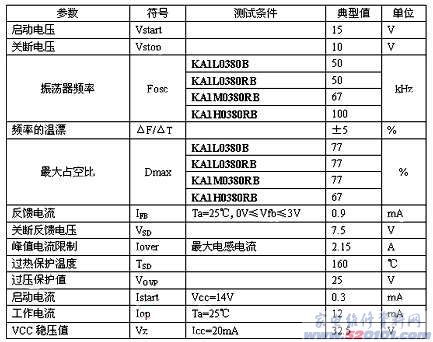

芯片控制部分的电气参数

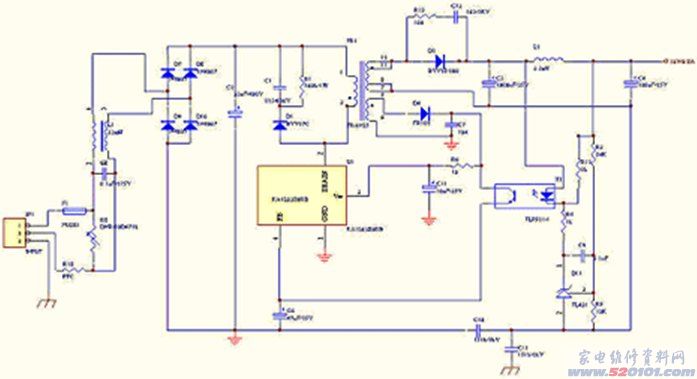

KA1L0380RB典型应用电路
