SAA7118梳状滤波器参数和应用电路

分享到:
整理日期:2013-9-25 16:35:09 资料作者: 中华维修整理

概述:SAA7118是由荷兰飞利浦公司生产的梳状滤波器。

它用于Y/C分离的高性能4H自适应梳状滤波器;自适应所有视频制式; 16路模拟信号输入端,可实现灵活的信号组合输入:CVBS、S-VHS、RGB/YCbCr分量和VSB/COFDM/QAM;具有用于CVBS、S-VHS和基带信号分离的亮度、对比度和饱和度调整和基于CVBS、S-VHS的色彩控制;可编程的亮度/色度带宽;内含钳位电路及AGC电路、集成4通道低噪声9bit 过采样A/D转换器;像素型多尺寸图像精密行场缩放控制,具有内插滤波和视频先入先出;时钟采样率达27MHz;特有的VBI Data SlICer(场逆程数据分割器);输出8bit或16bit的ITU-R 601标准格式的数据输出端口,扩展X端口。

SAA7118实物外观图

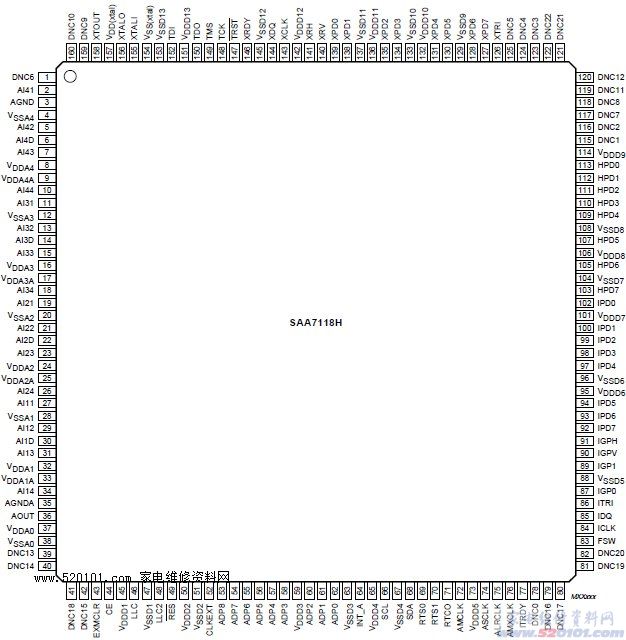

SAA7118引脚功能图




SAA7118脚位分布参数图


SAA7118内部方框图
