LT3477多功能DC/DC变换器参数

分享到:
整理日期:2013-9-26 16:10:23 资料作者: 中华维修整理

LT3477是Linear Technology公司生产的DC/DC集成块。它是一种内部有3A、42V开关管的多功能DC/DC变换器,它可组成升压型、降压型、升降压型及负压输出型,适用于多种应用领域。由于它既有传统的电压反馈环路,并有两个独特的电流反馈环路。所以它非常适用于以恒压、恒流方式驱动大电流LED。

LT3477外观图


LT3477特点
内部有两个检测电流的放大器;极宽的工作电压范围,从2.5V到25V;功率转换效率可高达91%:可以根据不同的输入电压条件,方便地组成降压型、升降压型及升压型LED驱动电路;工作频率由外接电阻设定,其工作频率范围从200kHz到3.5MHz:可编程软启动;开关管的饱和电压(VcESET)低,在2.5A时为0.3V;小尺寸20管脚QFN封装(4mm×4mm)或20管脚TSSOP封装;工作温度范围-40%~+85℃。

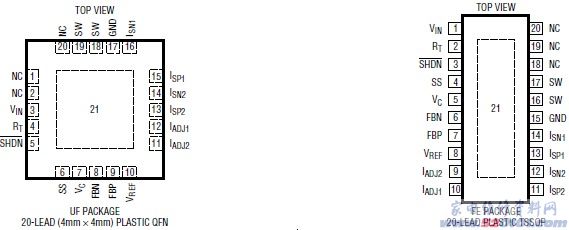

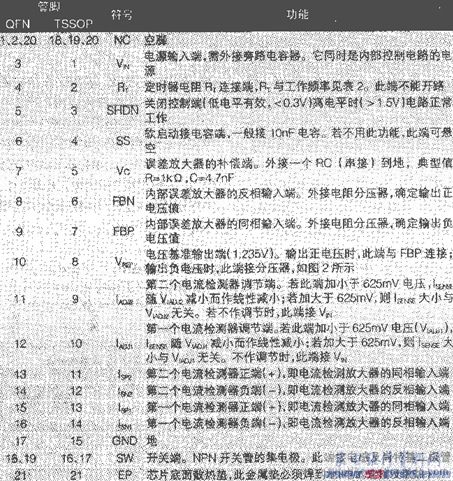

LT3477引脚功能

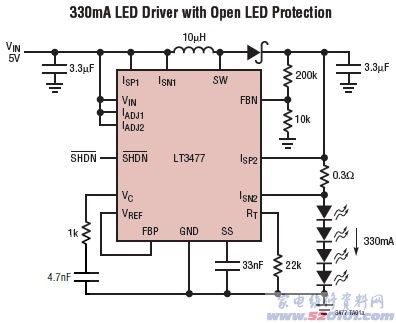

LT3477典型应用电路

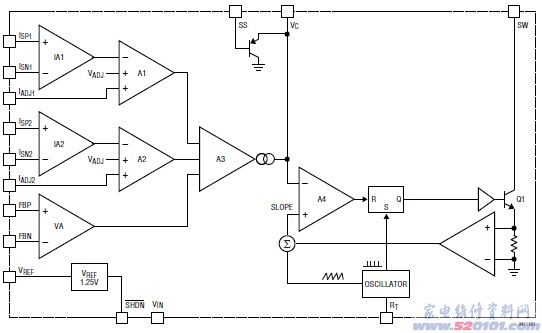

LT3477内部方框图
